[維修] ARC LS-25 MK2 前級

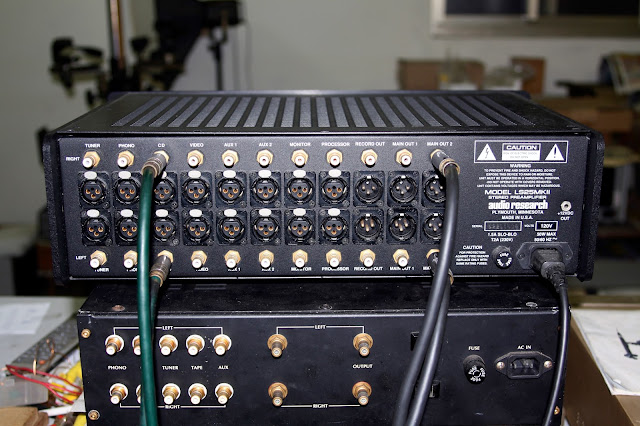

ARC LS-25 MK2 前級,這也是有遙控器的前級.
音量由5個IC組成.第一級放大由FET3個,兩個做差動放大
,一組-6.9V 再加一個FET做恆流源第2級由6H30PI管的陰極隨偶輸出
屏級電壓+180V.柵級+59V陰極約+65V
有輕微哼聲要解決......
這種有遙控器,意謂著裏面有接收控制板,阿!真討厭.

希望是穩壓壞掉,,+6V+5VM這是常備電源,不經過AC開關
穩壓正常......XXXXX??????
檢查測試了一天,可以報維修價了.
再花個兩天就解決了.還要測試一天,總算完成.





























































]
未修前,輸出端子所拍的圖, 2MV , 1MS.


新增說明文字
